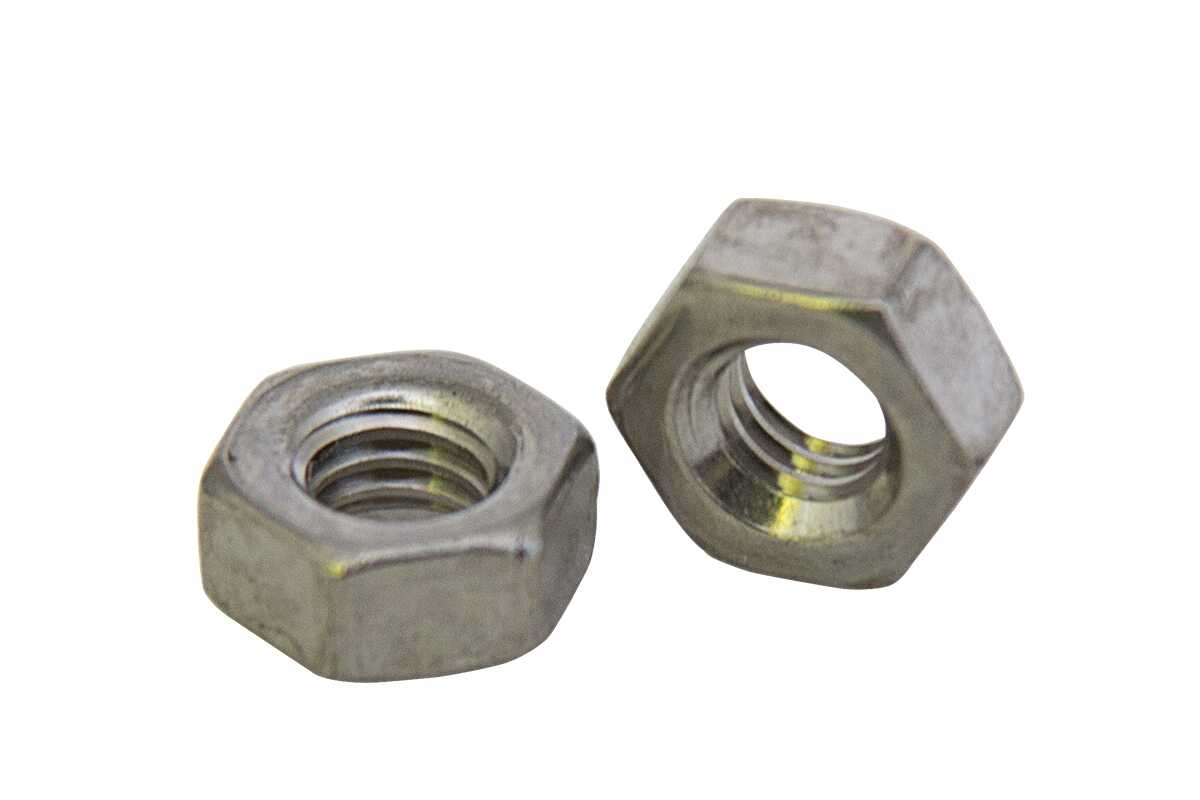

Що таке BSW, UNC, UNF - і навіщо це знати перед покупкою гайки
Плануючи купити гайки з дюймовою різьбою, важливо розуміти, який саме стандарт різьби вам потрібен. Позначення BSW, UNC чи UNF не є формальністю - вони визначають крок, профіль і сумісність із болтом. Неправильний вибір призводить до зриву різьби, перекосу з’єднання та втрати міцності вузла.
BSW - британський стандарт
BSW (British Standard Whitworth) - один із найстаріших стандартів дюймової різьби, який активно застосовувався у Великій Британії та країнах Співдружності. Головна особливість - кут профілю різьби 55°, а також заокруглені вершини та впадини. Це забезпечує плавніше зчеплення витків і зменшує концентрацію напружень.
BSW часто зустрічається в старому обладнанні, промислових механізмах та техніці британського виробництва. Використання гайки іншого стандарту з болтом BSW призведе до несумісності навіть при схожому діаметрі, оскільки відрізняється геометрія профілю.
UNC - уніфікована груба різьба
UNC (Unified National Coarse) - американський стандарт із кутом профілю 60°. Це груба різьба з більшим кроком між витками. Вона краще підходить для швидкого монтажу, роботи в м’яких матеріалах і конструкцій, де можливе забруднення або корозія.
Завдяки більшому кроку UNC менш чутлива до механічних пошкоджень і простіша в обслуговуванні. Саме цей стандарт широко використовується у машинобудуванні, будівельній техніці та металоконструкціях, що експлуатуються у складних умовах.
UNF - уніфікована дрібна різьба
UNF (Unified National Fine) також має кут профілю 60°, однак відрізняється меншим кроком різьби. Дрібні витки забезпечують більшу площу контакту між гайкою та болтом, що підвищує точність і стійкість до самовідкручування.
Такий тип різьби часто застосовується в автомобільній галузі, авіації та обладнанні з високими вимогами до точності з’єднання. Водночас дрібна різьба більш вимоглива до чистоти монтажу та правильного моменту затягування.
Як визначити стандарт різьби на практиці
Перед підбором гайки варто виконати кілька обов’язкових кроків.
- Перевірити маркування на болті або технічній документації виробу.
- Виміряти зовнішній діаметр різьби штангенциркулем.
- Визначити крок різьби за допомогою різьбоміра для дюймових стандартів.
- Звернути увагу на кут профілю та форму витків.
- У разі сумнівів - порівняти з еталонною гайкою відповідного стандарту.
Такий підхід дозволяє уникнути помилок і забезпечити повну сумісність елементів.
Типові помилки при підборі дюймових гайок
Найпоширеніша помилка - спроба поєднати метричну та дюймову різьбу через схожість діаметрів. Це призводить до часткового закручування з подальшим руйнуванням витків. Інша проблема - плутанина між UNC та UNF, оскільки різниця у кроці не завжди помітна без вимірювального інструмента.
Також не варто ігнорувати клас міцності та матеріал гайки. Навіть за правильно визначеного стандарту недостатня міцність може стати причиною деформації або зриву різьби під навантаженням.
Розуміння різниці між BSW, UNC і UNF дозволяє уникнути технічних помилок і продовжити строк служби з’єднання. Правильно підібрана гайка гарантує герметичність, стабільність та безпечну експлуатацію конструкції. Якщо потрібно купити гайки дюймові, важливо попередньо визначити стандарт різьби та технічні параметри з’єднання.
